sobota, 22 grudnia 2012

Atmega fusebit doctor

Atmega fusebit doctor - naprawa zablokowanych mikrokontrolerów ATMEL AVR.


Robiąc porządki w biurku napotkałem pokaźną kolekcję AVR-ów z po blokowanymi fuse bitami, ponieważ kolekcja okazała się dość spora postanowiłem rozejrzeć się za sposobem ich reanimacji.

Przeglądając net zainteresował mnie ten projekt - Atmega fusebit doctor
Urządzenie jest tanie (kilkanaście zeciszy) i jak się okazało bardzo skuteczne!








Po zmontowaniu i zaprogramowaniu Atmegi8 (tym programatorem - programator AVR), urządzenie było gotowe do pracy.
W kwadrans odratowałem kilka po blokowanych Atmeli.

Obsługiwane układy:
1kB:
AT90s1200, Attiny11, Attiny12, Attiny13/A, Attiny15
2kB:
Attiny2313/A, Attiny24/A, Attiny26, Attiny261/A, Attiny28, AT90s2333, Attiny22, Attiny25, AT90s2313, AT90s2323, AT90s2343
4kB:
Atmega48/A, Atmega48P/PA, Attiny461/A, Attiny43U, Attiny4313, Attiny44/A, Attiny48, AT90s4433, AT90s4414, AT90s4434, Attiny45
8kB:
Atmega8515, Atmega8535, Atmega8/A, Atmega88/A, Atmega88P/PA, AT90pwm1, AT90pwm2, AT90pwm2B, AT90pwm3, AT90pwm3B, AT90pwm81, AT90usb82, Attiny84, Attiny85, Attiny861/A, Attiny87, Attiny88, AT90s8515, AT90s8535
16kB:
Atmega16/A, Atmega16U2, Atmega16U4, Atmega16M1, Atmega161, Atmega162, Atmega163, Atmega164A, Atmega164P/PA, Atmega165A/P/PA, Atmega168/A, Atmega168P/PA, Atmega169A/PA, Attiny167, AT90pwm216, AT90pwm316, AT90usb162
32kB:
Atmega32/A, Atmega32C1, Atmega323/A, Atmega32U2, Atmega32U4, Atmega32U6, Atmega32M1, Atmega324A, Atmega324P, Atmega324PA, Atmega325, Atmega3250, Atmega325A/PA, Atmega3250A/PA, Atmega328, Atmega328P, Atmega329, Atmega3290, Atmega329A/PA, Atmega3290A/PA, AT90can32
64kB:
Atmega64/A, Atmega64C1, Atmega64M1, Atmega649, Atmega6490, Atmega649A/P, Atmega6490A/P, Atmega640, Atmega644/A, Atmega644P/PA, Atmega645, Atmega645A/P, Atmega6450, Atmega6450A/P, AT90usb646, AT90usb647, AT90can64
128kB:
Atmega103, Atmega128/A, Atmega1280, Atmega1281, Atmega1284, Atmega1284P, AT90usb1286, AT90usb1287, AT90can128
256kB:
Atmega2560, Atmega2561

sobota, 13 października 2012

Wkrętarka z supermarketu

Czasem zdarza się, że kupujemy dziecku jakiś gadżet do zabawy, im dziecko mniejsze tym zabawa trwa krócej.
W tym przypadku chodząc po markecie budowlanym postanowiłem trzy latkowi kupić wkrętarkę do zabawy, tak aby przebywając u mnie na warsztacie się nie nudził. Wkrętarka kosztowała niewiele ponad 20 zł.


Niestety nawet trzylatek nie miał z niej pożytku, akumulatory okazały się być tragiczne. Wkrętarka po wyjęciu z ładowarki nie nadawała się do rozkręcenia czegokolwiek!!!



 Opis akumulatora wskazuje że powinny to być akumulatory Ni-Cd, więc takie jak w normalnej wkrętarce. Późniejsze pomiary pojedynczych ogniw wskazały że realna pojemność ogniw wynosiła 80 - 120 mA a prąd zwarcia nie przekraczał 0,2 A


Wkrętarka z nowym pojedynczym ogniwem Li-jon o dużej pojemności i prądzie zwarcia przekraczającym 20A, dodatkowo wyposażonym układem ładowania i zabezpieczeniem przeciążeniowym.

Po tej modernizacji wkrętarka działa jak powinna, bez problemu daje radę wkręcać konfirmaty do drewna, a jak wiadomo wymaga to sporo siły :)
Gdyby komuś zachciało się szybszych obrotów wystarczy zamontować dwa takie ogniwa szeregowo.


poniedziałek, 17 września 2012

Darłowo 2012

Jesienny wyjazd nad Bałtyk

 Widok z latarni w Darłówku.


 Kolekcja żarówek w Latarni morskiej.


 Nic tak nie spieprzy widoków jak wszędobylskie wiatraki!

 Jak widać we wrześniu tłoku niema :-)



środa, 5 września 2012

CB Radio Magnum MX

Naprawa CB Radio Magnum MX


 Radyjko trafiło do mnie z powszechnymi objawami dla tego modelu.
 Głuche i nic nie nadające.

Jak widać sprzęt wykonany w całości w technologi wykorzystującej jedynie elementy przewlekane.

 Schemat radiotelefonu CB Magnum MX można pobrać z stąd - Link
 Brak mocy wyjściowe spowodowany był kilkoma zimnymi lutami w okolicy vco.

 Producent zastosował bardzo lichej jakości zespolony potencjometr.


Aby wymontować potencjometr należy bezwzględnie rozmontować przedni panel.

wtorek, 14 sierpnia 2012

Kanały PMR

Częstotliwości kanałów PMR

1- 446,00625
2- 446,01875
3- 446,03125
4- 446,04375
5- 446,05625
6- 446,06875
7-   446,08125
8- 446,09375

czwartek, 2 sierpnia 2012

TTI TCB-770 - CB RADIO

TTI 770 - Naprawa CB RADIO
Kolejny szrot jaki wpadł mi ostatnio w ręce.

Mikrofon AMC-5010

Jak zwykle CB-radio należało przywrócić do używalności.
Producent zastosował dość lichy przewód mikrofonowy co oczywiście objawia się urwanymi przewodami. Przewód jest bardzo sztywny i ma tendencję do pękania.



Wyprowadzenia mikrofonu TTI 770

CB radio TTI TCB-770
* Ilość kanałów: 40
* Multistandard – zaprogramowane dla EUROPY plany częstotliwości
* Modulacja: AM, FM
* Moc nadajnika: 4 W
* skaner – przeszukuje pasmo i automatycznie zatrzymuje się na zajętym kanale
* Blokada klawiatury LOCK
* Przełącznik kanałów na mikrofonie
* Kanał „ratunkowy” 9 – szybki przełącznik
* Regulacja czułości odbioru RF gain i mikrofonu MIC gain
* Regulacja intensywności podświetlenia HI, LO
* Napięcie zasilania:13,8 V
* Funkcja LCR (ostatnio używany kanał)
* Wymiary: 140x187x37 mm


Kolejnym bublem okazały się pokrętła, kiepskie rozwiązanie techniczne sprawia że warto mieć w zapasie kilka potencjometrów w szufladzie :)

piątek, 18 maja 2012

APRS w Polsce


Znajdź stację


CB radio OV-DELTA

CB-RADIO OV-DELTA frmy OVERMAX nabyte w jednym z marketów za niespełna 200zł.

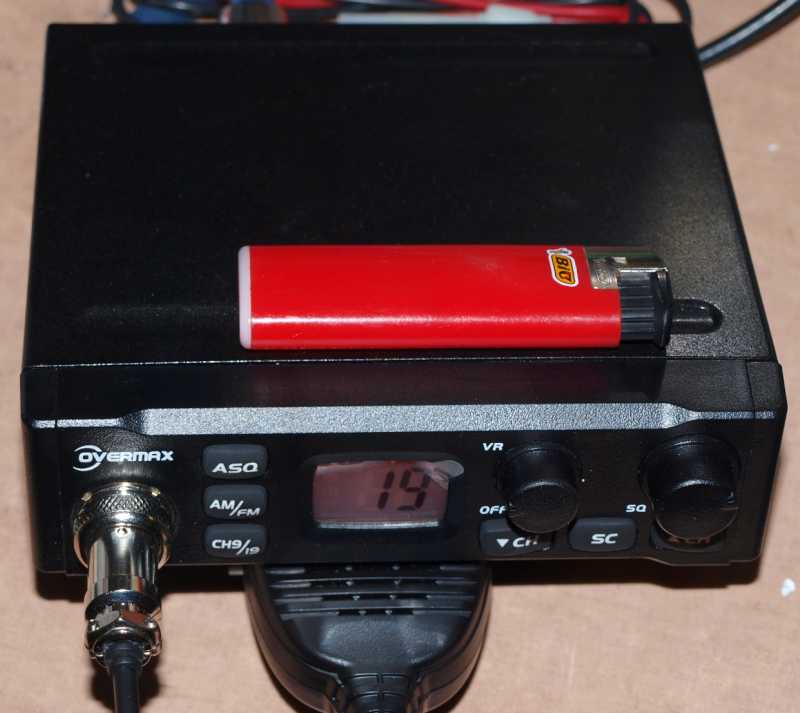

Jak wdać radio prezentuje się skromnie, lecz do używania w samochodzie jest wystarczające.



Radyjko jest bardzo małe, jednak bardzo funkcjonalne.

Poniżej kilka zdjęć wnętrza radia OV-DELTA

CB-radio OV-DELTA - PCB - góra radia.

CB-radio OV-DELTA - PCB - spód radia (od strony głośnika).

Podstawowe dane podawane przez producenta:

- Moc wyjściowa: 4W
- Typ modulacji: AM/FM
- Kanał góra/dół
- Złącze mikrofonu
- Wyjście mikrofonu
- TX - wskaźnik nadawania
- Podświetlany wyświetlacz i przyciski
- Automatyczny przyciska na kanał 9/19
- Automatyczna redukcja szumów ASQ
- Zakres częstotliwości 26,960 MHz - 27,400 MHz (PL)
- Napięcie zasilania - 13,8V
- Maksymalna czułość przy 20 dB SINAD
- 0.8 uV -113 dBm FM
- 1.5 uV -103 dBm AM
- Czułość blokady szumów
- Minimalna 0.2 uV -120 dBm
- Maksymalna 1 mV -47 dBm
- EXT - Gniazdo podłączenia zewnętrznego głośnika
- Pasmo przenoszenia 300Hz do 3kHz w AM/FM
- Redukcja szumów SQUELCH (SQ)
- Wbudowany głośnik

OV-DELTA jest zbudowana w oparciu o technologię smd, nadajnik posiada czystą modulację odbiornik ma dość zadowalające parametry, całość zamknięta w metalowej obudowie wykonanej z grubej blachy (125/140 mm). Wykonanie jest dość solidne, luty nie są matowe a elementy nie odpadają samoistnie. Ponieważ wyświetlacz jest bardzo mały nie uświadczymy na nim ani wskaźnika poziomu odbieranego sygnału ani mocy wyjściowej.
Wszak na PCB jest przewidziane miejsce na elementy, co po resztą uwzględnia schemat, należy wnioskować że pojawi się niebawem duża ilość klonów na rynku opartych o tą płytę. Zastosowane rozwiązania z użyciem nowoczesnych elementów sprawiają że stosunek jakości do ceny wygląda dobrze, wręcz bardzo dobrze.
Dla dłubaczy jest to świetny sprzęt do dostosowania go do własnych potrzeb i upodobań.
Ale o tym przy innej okazji :)

CB radio OV-DELTA OVERMAX - Technika


Schemat cpu - jak widać całością zarządza STC12C5205AD, brak zewnętrznej pamięci eprom pozwala sądzć, że sprzęt nie będzie awaryjny jak inne współczesne wynalazki z dalekiego wschodu.

OV-DELTA.pdf

poniedziałek, 14 maja 2012

CB-Radio Midland 102

CB-Radio Midland 102 - naprawa

Oto kolejny sprzęt CB-Radio który miałem okazję naprawić i odrobinę go potestować.


CB-Radio Midland 102 to kolejne radyjko segmentu nisko-budżetowego o przeciętnych parametrach.







Radio trafiło do mnie martwe, po odwrotnym podłączeniu zasilania.


Jak widać budowa CB-Radia Midland 102 to klasyczne rozwiązanie elementów przewlekanych. Jak zwykle bywa przy tego rodzaju usterkach nie obeszło się bez wymiany kilku elementów :)

Jak widać ekran stopnia mocy dość mocno utrudnia dostęp do tranzystora mocy, takie idiotyczne ekranowanie jest łatwiej wyłamać niż rozlutować. Przy okazji warto poprawić większość lutów na PCB.

piątek, 4 maja 2012

RD100HHF1 - Tranzystor który umierał powoli :(

Na przykładzie mojego YAESU FT450AT przekonałem się jak upierdliwa była agonia tranzystora w stopniu końcowym nadajnika - RD100HHF1.
Agonia ta trwała wyjątkowo długo (ponad pół roku), radio pracowało poprawnie np przez godzinę a potem znienacka spadała moc a korespondenci informowali o fatalnym sygnale.
Z czasem czas normalnej pracy się skracał i skracał aż w końcu padło.
Międzyczasie radio było wielokrotnie rozbierane w celu zdiagnozowania usterki, jednak bez skutku.
Co ciekawe nie był to żadny zimny lut,żaden kondensator ani przekaźnik, najzwyczajniej w świecie tranzystor stopnia mocy RD100HHF1.
Yaesu FT450AT traktowałem jako radyjko wypadowe, wiele godzin było używane jako ofiara nauki młodzieży w czasie wyjazdów z SSR Manufakturą.
Radio mimo wielu wypadków losowych mechanicznie okazało się bardzo wytrzymałe, w trakcie wielu tułaczek nic specjalnie mu się nie stało, sądziłem że skoro sprzęt ma skrzynkę antenową to stopień końcowy jest bezpieczny. Jak się jednak przekonałem byłem w wielkim błędzie.


Na pierwszy rzut oka nic nie widać.


RD100HHF1- uszkodzony


Co ciekawe Yaesu nie dało ani kapki żadnej pasty, jednak pod sprawnym tranzystorem pasta była !!!

Jak widać na brzegach tranzystora widać ciemne smugi które powstały w wyniku wpływu dużych temperatur. O ile dwa 100 watowe tranzystory powinny zapewnić odpowiedni zapas dla tego 100 watowca, to życie pokazało że tak być nie musi.
Ciężko wyczuć czy tranzystor był felerny czy też brak pasty przewodzącej ciepło przyczynił się do zgonu, pewne jest jednak to, że nie zawsze tranzystor ginie w mgnieniu oka.


Nowiutki RD100HHF1




Widok FT450AT po naprawie.

Przy ustawieniu prądów spoczynkowych PA zdałem sobie sprawę, że sprzęt ten nie nadaje się dla sympatyków QRP.
Po przyciśnięciu PTT na dzień dobry FT450AT pobiera 3.1A nie emitując przy tym ani mW w antenę!!!
Więc bez pojemnego akumulatora lepiej z domu się nigdzie nie ruszać .

niedziela, 8 kwietnia 2012

Przelicznik mocy dBm/Wat

dBm Wat   dBm Wat   dBm Wat
0 1.0 mW   16 40 mW   32 1.6 W
1 1.3 mW   17 50 mW   33 2.0 W
2 1.6 mW   18 63 mW   34 2.5 W
3 2.0 mW   19 79 mW   35 3.2 W
4 2.5 mW   20 100 mW   36 4.0 W
5 3.2 mW   21 126 mW   37 5.0 W
6 4 mW   22 158 mW   38 6.3 W
7 5 mW   23 200 mW   39 8.0 W
8 6 mW   24 250 mW   40 10 W
9 8 mW   25 316 mW   41 13 W
10 10 mW   26 398 mW   42 16 W
11 13 mW   27 500 mW   43 20 W
12 16 mW   28 630 mW   44 25 W
13 20 mW   29 800 mW   45 32 W
14 25 mW   30 1.0 W   46 40 W
15 32 mW   31 1.3 W   47 50 W

sobota, 7 kwietnia 2012

President TAYLOR III

CB-Radio President TAYLOR III

Jest to kolejny radiotelefon który trafił do mnie zupełnie głuchy.

President również stosował felerne filtry drugiej pośredniej 455kHz.

czwartek, 15 marca 2012

President HARRY III ASC

Nie tak dawno temu zrozpaczony sąsiad odwiedził mnie z sfajczonym wrakiem CB radia President HARRY III ASC. Radyjko stosunkowo nowe, ponoć posiadające 5 lat gwarancji :)
Jednak właściciel był niecierpliwy i we własnym zakresie starał się to odratować, rezultat tych prób zwyczajowo okazał się fatalny.
Jak się kończą takie prywatne inicjatywy można codziennie posłuchać na kanale 19, o ile w ogóle jest tam czego słuchać.

Sam President HARRY III ASC wygląda tak:







Radio udało się odratować, jednym z ciekawszych rozwiązań tego radyjka jest zastosowanie w stopniu końcowym nadajnika tranzystora HF06HHF1.
Dawno temu mawiano że nic tak szybko nie umiera jak tranzystor, teraz jednak śmię twierdzić że poczciwy tranzystor może i szybko umiera lecz tranzystor Fet w trudnych warunkach umiera szybciej niż wszystko inne.
Zastosowanie tranzystora HF06HHF1 z tak lipnym radiatorem przy złym dopasowaniu anteny jest gwarantem rychłej śmierci tego tranzystora!!!!
Radio samo w sobie jest przeciętne (wykonane w głównej mierze w technologi smd), parametry pracy w AM znośne, w FM zaś jest wyśmienity odbiornik.

Gdyby któremuś z posiadaczy tego radyjka zniknęła modulacja w AM, a działała poprawnie w FM to polecam bez zastanowienia wymienić przekaźnik RL302, jest to utrapienie tego modelu.

Chcący rozszerzyć  radyjko do pracy na 120 kanałach należy przeciąć pętle WHT
 oraz przełożyć zworkę J301 z pozycji 1-2 na pozycję 2-3.
Ci którzy mają zamiar nabyć taki sprzęt polecam rozważyć zakup tańszego ekwiwalentu  - M-Tech Legend III

President HARRY III ASC
