W aplikacji telefonu I5800 wybierz numer: *#*#3214789650#*#*
Zostanie uruchomiona aplikacja to konfiguracji GPS
Wchodź odpowiednio w opcje podane poniżej i zmieniaj wg wskazówek:
Settings\Parameter Settings\Position mode: option3 (domyślnie: option2)
Settings\Fix Request Settings\Session Operation: Standalone (domyślnie: MS based)
Settings\Fix Request Settings\Server Option: Local (domyślnie: Default)
gpsOne XTRA\Xtra Enable: Enable (domyślnie: Disable)
W "Commands" wciśnij “Get position” i wybierz "Log GPS info to SD card" następnie wciśnij "Start GPS" i czekaj aż program złapie fixa (po kilku próbach wyświetli "longitude" i "latitude". Po tym zakończ test i wyjdź z aplikacji.
a dodatkowo :
GPSopt
FasterFIX - serwer Polska
piątek, 2 grudnia 2011
ad9854
Układ AD9854 jest układem bezpośredniej syntezy cyfrowej DDS zawierającym
wszystkie niezbędne bloki do generacji sygnału aproksymującego sinusoidę. Maksymalna częstotliwość taktowania układu wynosi 300MHz.
wszystkie niezbędne bloki do generacji sygnału aproksymującego sinusoidę. Maksymalna częstotliwość taktowania układu wynosi 300MHz.
środa, 30 listopada 2011
Problem z aprs.fi
Ci którym jednak wizualizacja aprs.fi jest potrzebna, powinni zaopatrzyć się w przeglądarkę Firefox oraz dodatek Adblock.
Podpowiedź co blokować mamy tu - aprs.fi
Sprawdzone na Windows i Linux
I bawimy się dalej :)
Podpowiedź co blokować mamy tu - aprs.fi
Sprawdzone na Windows i Linux
I bawimy się dalej :)
sobota, 5 listopada 2011
czwartek, 20 października 2011

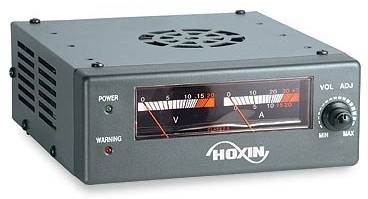

Zasilacz na bazie AV-830NF
Nie od dziś wiadomo że z innowacjami na dalekim wschodzie bywa różnie.
Jednym z takich przykładów jest seria zasilaczy impulsowych nabywanych przez krótkofalowców.
Zasilacze te są dostępne w wielu wariantach, oferowane przez kilku importerów, różni je zazwyczaj wygląd i wdzianko, zawartość obudowy niestety jest elementem wspólnym.
Doszukiwanie się lepszej lub gorszej firmy mija się z celem, ponieważ poza wdziankiem wyboru zawartości niema.
Bardzo popularne wśród amatorów są zasilacze 20 - 30A z napięciem ~13.8V.
Jak wiadomo innowacje są kosztowne, więc gdzieś na dalekim wschodzie wpadł ktoś na wspaniały pomysł, opracował zasilacz impulsowy o nazwie roboczej AV-830NF - dokumentacja.
Napięcie zasilania: 90~125V 200~260V
Napięcie wyjściowe: 4V~16V regulowane
Pobór prądu: 25A ciągły, 30A max
Bezpiecznik: 220V / 4A
Wymiary: 165 x 55 x 150 mm
Waga: 0.8 kg
Założenie było proste, jeden układ, nieskończenie wiele opcji zabudowy.
Co z tego wyszło zobaczymy na przykładzie zasilacza który padł zaraz po utracie gwarancji - SS-830.
Luty bezołowiowe, niestety elementy potrafią same odpaść - jedyna rada to lutownica w garść i polutować jak należy!!!
Tranzystory IRFP460 lubią paść w skutek przepięć w sieci, nawet przy pracy urządzenia na odbiorze - na biegu jałowym.
Zwały kurzu są rezultatem zbędnej ciągłej pracy wentylatora, gwoździem do trumny było skierowanie powietrza bezpośrednio w dół!
Tragedią jest zastosowanie kondensatorów zaraz za prostownikiem, zastosowane badziewne kondensatory na napięcie 25V to kiepski pomysł. Biorąc pod uwagę warunki pracy przy obciążeniu 30A, napięcia występujące w prost za prostownikiem są znacznie większe!!! Rozsądnie jest wymienić wspomniane kondensatory na nowe o napięciu pracy 35V, oraz zamontować je w sposób inny niż zrobił to producent, dyndający kondensator zazwyczaj kiedyś się urwie.
Obwody wejściowe zasilania - wykonanie i praca poprawna. Filtrowanie produktów ubocznych generowanych przez przetwornicę jest zaskakująco dobre.
Na zdjęciu zasilacz bez obudowy górnej, na aluminiowym radiatorze widać ukłas sterowania wiatrakiem. Układ wykonany beznadziejnie, wiatrak kręci się non-stop w trakcie pracy zasilacza, zmienia jedynie swą prędkość względem temperatury.
W rezultacie wiatrak szybko się zużywa i z czasem przyprawia o ból głowy :)
Jednym z takich przykładów jest seria zasilaczy impulsowych nabywanych przez krótkofalowców.
Zasilacze te są dostępne w wielu wariantach, oferowane przez kilku importerów, różni je zazwyczaj wygląd i wdzianko, zawartość obudowy niestety jest elementem wspólnym.
Doszukiwanie się lepszej lub gorszej firmy mija się z celem, ponieważ poza wdziankiem wyboru zawartości niema.
Bardzo popularne wśród amatorów są zasilacze 20 - 30A z napięciem ~13.8V.
Jak wiadomo innowacje są kosztowne, więc gdzieś na dalekim wschodzie wpadł ktoś na wspaniały pomysł, opracował zasilacz impulsowy o nazwie roboczej AV-830NF - dokumentacja.
Napięcie zasilania: 90~125V 200~260V
Napięcie wyjściowe: 4V~16V regulowane
Pobór prądu: 25A ciągły, 30A max
Bezpiecznik: 220V / 4A
Wymiary: 165 x 55 x 150 mm
Waga: 0.8 kg
Założenie było proste, jeden układ, nieskończenie wiele opcji zabudowy.
Co z tego wyszło zobaczymy na przykładzie zasilacza który padł zaraz po utracie gwarancji - SS-830.

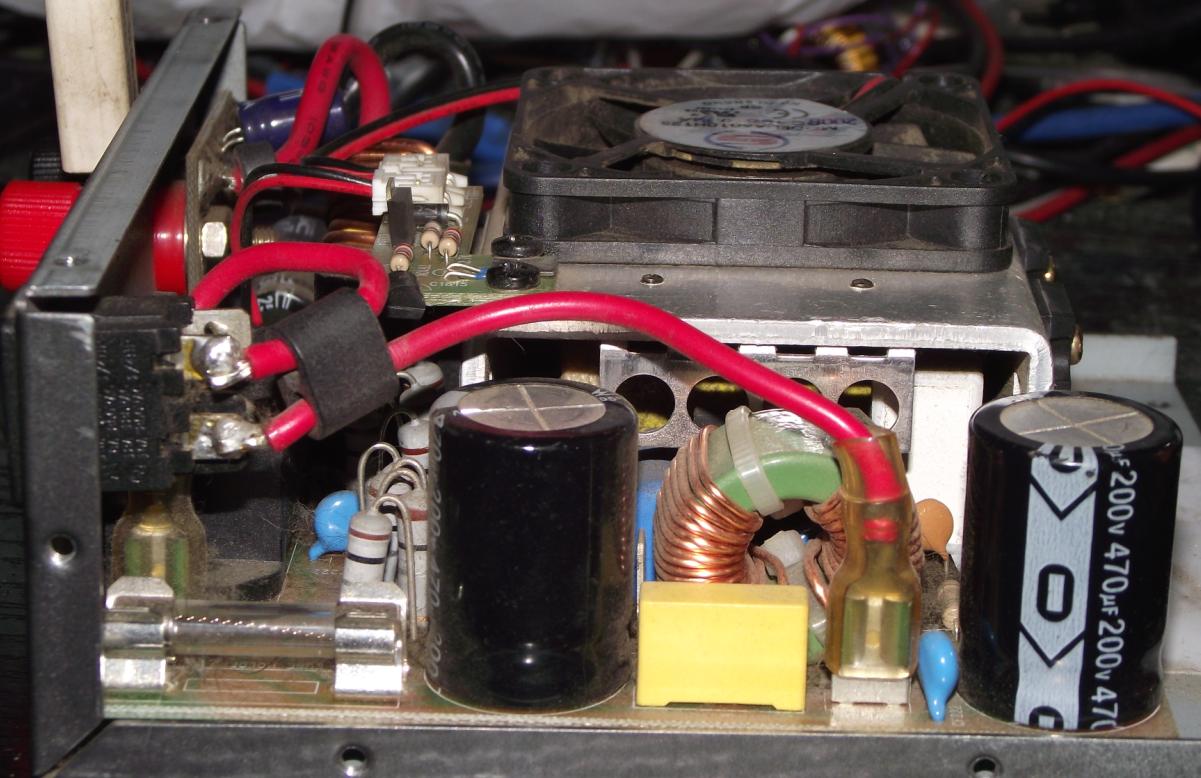

Na zdjęciu zasilacz bez obudowy górnej.
Luty bezołowiowe, niestety elementy potrafią same odpaść - jedyna rada to lutownica w garść i polutować jak należy!!!
Tranzystory IRFP460 lubią paść w skutek przepięć w sieci, nawet przy pracy urządzenia na odbiorze - na biegu jałowym.
Zwały kurzu są rezultatem zbędnej ciągłej pracy wentylatora, gwoździem do trumny było skierowanie powietrza bezpośrednio w dół!
Tragedią jest zastosowanie kondensatorów zaraz za prostownikiem, zastosowane badziewne kondensatory na napięcie 25V to kiepski pomysł. Biorąc pod uwagę warunki pracy przy obciążeniu 30A, napięcia występujące w prost za prostownikiem są znacznie większe!!! Rozsądnie jest wymienić wspomniane kondensatory na nowe o napięciu pracy 35V, oraz zamontować je w sposób inny niż zrobił to producent, dyndający kondensator zazwyczaj kiedyś się urwie.
Obwody wejściowe zasilania - wykonanie i praca poprawna. Filtrowanie produktów ubocznych generowanych przez przetwornicę jest zaskakująco dobre.
Na zdjęciu zasilacz bez obudowy górnej, na aluminiowym radiatorze widać ukłas sterowania wiatrakiem. Układ wykonany beznadziejnie, wiatrak kręci się non-stop w trakcie pracy zasilacza, zmienia jedynie swą prędkość względem temperatury.
W rezultacie wiatrak szybko się zużywa i z czasem przyprawia o ból głowy :)
Logika i sterowanie wskaźnikami - nie zaszkodzi poprawić luty.
Tak to cudo wygląda po zdjęciu radiatora.
Jak dla mnie jest to zasilacz dla odważnych, osobiście do takich nie należę, w związku z tym cieszę się, że nie ja jestem jego posiadaczem.
Wszystkim innym użytkownikom życzę szczęścia, choć z drugiej strony - zakup nowego radia po usterce zasilacza, powinien ucieszyć każdego radioamatora :)
wtorek, 11 października 2011
Akumulatorki Ni-MH
Akumulatorki Ni-MH Niklowo - Wodorkowe
Do obsługi ogniw Ni-MH należy używać impulsowych ładowarek procesorowych z kontrolą napięcia, które nie ładują ogniw dużym prądem (powyżej kilkuset mA) i ich nie przegrzewają (przegrzane akumulatorki, podobnie jak w przypadku zwarcia elektrod, potrafią w ładowarce eksplodować wylewając z siebie elektrolit).
Zwarcie akumulatorków NI-MH
Dla Ni-MH o pojemnościach powyżej 1000mAh optymalny prąd ładowania to 500 mA. Nie należy rozładowywać ogniw do końca, np. wkładając do latarki i czekając aż żarówka zgaśnie. Spadek napięcia w ogniwie poniżej pewnego poziomu (dla Ni-MH przyjmuje się - 0.9 Volta) powoduje takie zmiany chemiczne, które uniemożliwiają później naładowanie akumulatora do pełnej, deklarowanej pojemności.
Efekt ładowania akumulatorków zbyt dużym prądem :)
Akumulatorki nowe zyskują pełną sprawność koło trzeciego cyklu ładowania, tzn. 3 razy naładować do pełna i całkowicie rozładować w urządzeniu o dużym poborze prądu (np. w lampie błyskowej). Dopiero po takich pełnych cyklach ogniwa zyskują deklarowaną pojemność. Co kilkanaście ładowań powinno się akumulatorki w ładowarce odświeżyć.
Pozostawione na dłużej nie używane ogniwa Ni-MH ulegają samo-rozładowaniu, efekt ten daje się mocno odczuć już po miesiącu.
Nowe elektroniczne ładowarki impulsowe z kontrolą prądu ładowania przeważnie posiadają opcję Refresh. Po jej uaktywnieniu akumulatorki są najpierw rozładowywane do bezpiecznego minimum a potem ładowane do pełna. Generalnie zawsze powinno się rozładowywać akumulatorki do takiego momentu, w którym nasze urządzenie nie jest w stanie się włączyć. Dzięki takim zabiegom, dobrze traktowane akumulatorki powinny działać poprawnie nawet przez kilka lat.
czwartek, 6 października 2011
ASCII Code
DEC | OCT | HEX | BIN | Symbol | HTML Number | Description | |
0 | 000 | 00 | 00000000 | NUL | Null char | ||
1 | 001 | 01 | 00000001 | SOH | Start of Heading | ||
2 | 002 | 02 | 00000010 | STX | Start of Text | ||
3 | 003 | 03 | 00000011 | ETX | End of Text | ||
4 | 004 | 04 | 00000100 | EOT | End of Transmission | ||
5 | 005 | 05 | 00000101 | ENQ | Enquiry | ||
6 | 006 | 06 | 00000110 | ACK | Acknowledgment | ||
7 | 007 | 07 | 00000111 | BEL | Bell | ||
8 | 010 | 08 | 00001000 | BS | Back Space | ||
9 | 011 | 09 | 00001001 | HT | Horizontal Tab | ||
10 | 012 | 0A | 00001010 | LF | Line Feed | ||
11 | 013 | 0B | 00001011 | VT | Vertical Tab | ||
12 | 014 | 0C | 00001100 | FF | Form Feed | ||
13 | 015 | 0D | 00001101 | CR | Carriage Return | ||
14 | 016 | 0E | 00001110 | SO | Shift Out / X-On | ||
15 | 017 | 0F | 00001111 | SI | Shift In / X-Off | ||
16 | 020 | 10 | 00010000 | DLE | Data Line Escape | ||
17 | 021 | 11 | 00010001 | DC1 | Device Control 1 (oft. XON) | ||
18 | 022 | 12 | 00010010 | DC2 | Device Control 2 | ||
19 | 023 | 13 | 00010011 | DC3 | Device Control 3 (oft. XOFF) | ||
20 | 024 | 14 | 00010100 | DC4 | Device Control 4 | ||
21 | 025 | 15 | 00010101 | NAK | Negative Acknowledgement | ||
22 | 026 | 16 | 00010110 | SYN | Synchronous Idle | ||
23 | 027 | 17 | 00010111 | ETB | End of Transmit Block | ||
24 | 030 | 18 | 00011000 | CAN | Cancel | ||
25 | 031 | 19 | 00011001 | EM | End of Medium | ||
26 | 032 | 1A | 00011010 | SUB | Substitute | ||
27 | 033 | 1B | 00011011 | ESC | Escape | ||
28 | 034 | 1C | 00011100 | FS | File Separator | ||
29 | 035 | 1D | 00011101 | GS | Group Separator | ||
30 | 036 | 1E | 00011110 | RS | Record Separator | ||
31 | 037 | 1F | 00011111 | US | Unit Separator |
sobota, 17 września 2011
Kolejny wypad nad Bałtyk :)
Kołobrzeg port
Latarnia w Kołobrzegu
Farma wiatrowa w okolicach Darłowa
Muzeum w Darłowie
Port w Darłówku
Więcej na http://picasaweb.google.com/sq5eku
poniedziałek, 5 września 2011
czwartek, 11 sierpnia 2011
MPL115A2
Czujnik ciśnienia MPL115A2 firmy Freescale
Pomiar ciśnienia w zakresie od 50 do 115 kPa
Dokładność 1 kPa
Zasilanie napięciem od 2,375 do 5,5 V
Interfejs I2C
Pomiar ciśnienia w zakresie od 50 do 115 kPa
Dokładność 1 kPa
Zasilanie napięciem od 2,375 do 5,5 V
Interfejs I2C
wtorek, 2 sierpnia 2011
Instalacja Ubuntu na laptopie LG LS70
Jako posiadacz laptopa LG LS70 miałem już dość Windows XP, zasadniczo nie sam Windows był problemem, lecz cała otoczka wokół niego.
-Włączanie tego systemu z zainstalowanym jakimkolwiek programem antywirusowym, to prawdziwa makabra. Spokojnie można w tym czasie dopić kawę.
-Fatalne narzędzia i aktualizacje tego laptopa przez LG dobiły już nie jednego użytkownika.
Mając już dość takiego zmulania postanowiłem zainstalować Linuxa, było to zupełne rozstanie z Windowsem, reszta komputerów w domu już dawno została wyczyszczona z tego utrapienia.
Laptop ten przeznaczony został do pisania dokumentów, hasania po internecie oraz innych drobnych prac.
Uwzględniając powyższe wybór padł na Ubuntu.
Po wejściu na UBUNTU.PL i ściągnięciu instalki Ubuntu 11.04, została ona umieszczona na pendrivie z którego miała zostać przeprowadzona instalacja systemu.
Po odpaleniu LG LS70 z pendriva i przejściu kilku etapów procesu instalacji laptop staną dęba, czarny ekran i klapa.
Po przeczytaniu kilku postów na forum Ubuntu przystąpiłem ponownie do instalacji.
Tym razem na początku instalacji po przyciśnięciu F6 wybrałem ACPI=OFF.
Instalacja Ubuntu przebiegła sprawnie i szybko, restart i kolejny czarny ekran.
No cóż, kolejny kwadrans na forum Ubuntu, restart.
Kiedy pojawia się menu GRUB wybierz pozycję z której komputer uruchamia się domyślnie i wciśnij "E"-(edit). Następnie poszukaj linii zaczynającej się od:
zaraz po quiet splash dodaj acpi=off
Wciśnij Ctrl+X, zabootuje to wybraną pozycję w zmienionym kształcie. Jest to jednak metoda na jednorazowe odpalenie systemu, aby problem nie występował przy kolejnym odpaleniu laptopa należy, w konsoli edytować plik startowy GRUBa.
odszukać linijkę z
dopisać acpi=off
Zapisać dokonane zmiany i w konsoli wpisać
I już możemy się cieszyć nowym systemem, który to na upartym Laptopie działa rewelacyjnie szybko.
Czemu Linux a nie Windows? O tym napiszę innym razem :)
-Włączanie tego systemu z zainstalowanym jakimkolwiek programem antywirusowym, to prawdziwa makabra. Spokojnie można w tym czasie dopić kawę.
-Fatalne narzędzia i aktualizacje tego laptopa przez LG dobiły już nie jednego użytkownika.
Mając już dość takiego zmulania postanowiłem zainstalować Linuxa, było to zupełne rozstanie z Windowsem, reszta komputerów w domu już dawno została wyczyszczona z tego utrapienia.
Laptop ten przeznaczony został do pisania dokumentów, hasania po internecie oraz innych drobnych prac.
Uwzględniając powyższe wybór padł na Ubuntu.
Po wejściu na UBUNTU.PL i ściągnięciu instalki Ubuntu 11.04, została ona umieszczona na pendrivie z którego miała zostać przeprowadzona instalacja systemu.
Po odpaleniu LG LS70 z pendriva i przejściu kilku etapów procesu instalacji laptop staną dęba, czarny ekran i klapa.
Po przeczytaniu kilku postów na forum Ubuntu przystąpiłem ponownie do instalacji.
Tym razem na początku instalacji po przyciśnięciu F6 wybrałem ACPI=OFF.
Instalacja Ubuntu przebiegła sprawnie i szybko, restart i kolejny czarny ekran.
No cóż, kolejny kwadrans na forum Ubuntu, restart.
Kiedy pojawia się menu GRUB wybierz pozycję z której komputer uruchamia się domyślnie i wciśnij "E"-(edit). Następnie poszukaj linii zaczynającej się od:
linux /boot/vmlinuz-2.6.31-11-generic root=UUID=cb201140-52f8-4449-9a95-749b27b58ce8 ro quiet splash
zaraz po quiet splash dodaj acpi=off
linux /boot/vmlinuz-2.6.31-11-generic root=UUID=cb201140-52f8-4449-9a95-749b27b58ce8 ro quiet splash acpo=off
Wciśnij Ctrl+X, zabootuje to wybraną pozycję w zmienionym kształcie. Jest to jednak metoda na jednorazowe odpalenie systemu, aby problem nie występował przy kolejnym odpaleniu laptopa należy, w konsoli edytować plik startowy GRUBa.
sudo gedit /etc/default/grub
odszukać linijkę z
GRUB_CMDLINE_LINUX_DEFAULT="quiet splash"
dopisać acpi=off
GRUB_CMDLINE_LINUX_DEFAULT="quiet splash acpi=off"
Zapisać dokonane zmiany i w konsoli wpisać
sudo update-grub
I już możemy się cieszyć nowym systemem, który to na upartym Laptopie działa rewelacyjnie szybko.
Czemu Linux a nie Windows? O tym napiszę innym razem :)
Całkowicie wyłączenie ACPI.
Pamiętaj! Opcji tej należy używać z rozsądkiem, zwłaszcza na laptopach obserwując parametry cieplne i sposób zarządzania ładowaniem baterii i czasem jej pracy. Użycie tej opcji może prowadzić do uszkodzenia sprzętu (przegrzanie).
(Na moim LG LS70 nie zauważyłem żadnych negatywnych skutków wyłączenia ACPI, w Windows również je wyłączałem, ponieważ laptop dostawał różnych dziwnych fanaberii)
poniedziałek, 1 sierpnia 2011
Do czego służy kod QR?
Do czego może służyć kod QR?
Przykładowo po wczytaniu kodu za pomocą telefonie komórkowego może pojawić się dokładny opis dango produktu, dane adresowe, adres strony internetowej lub zupełni inna treść której się nie spodziewałeś.
Przykładowo po wczytaniu kodu za pomocą telefonie komórkowego może pojawić się dokładny opis dango produktu, dane adresowe, adres strony internetowej lub zupełni inna treść której się nie spodziewałeś.
Jak odczytać kod QR?
Wystarczy posiadać jeden z nowoczesnych telefonów komórkowych umożliwiających odczyt kodów QR. Przykładowym tego typu telefonem są urządzenia z systemem android, lub zwykła kamera podpięta do komputera.
Po odczytaniu kodu telefonem komórkowym w ciągu kilku sekund zostanie wczytana zawartość kodu. Zawartością może być tekst lub odnośnik do strony internetowej np. z szczegółową ofertą- zdjęciami, nagraniami video itp. Możliwości są tu nieograniczone.
Wystarczy posiadać jeden z nowoczesnych telefonów komórkowych umożliwiających odczyt kodów QR. Przykładowym tego typu telefonem są urządzenia z systemem android, lub zwykła kamera podpięta do komputera.
Po odczytaniu kodu telefonem komórkowym w ciągu kilku sekund zostanie wczytana zawartość kodu. Zawartością może być tekst lub odnośnik do strony internetowej np. z szczegółową ofertą- zdjęciami, nagraniami video itp. Możliwości są tu nieograniczone.
Kod QR w praktyce.
Często jest umieszczany na stronach internetowych jako wizytówka autora, na opakowaniach dostarcza informacji na temat zawartości oraz miejsca docelowego przesyłki, dane lokalizacyjne dla map internetowych. Może zostać przesłany @mail, mms itd.
Na powyższym obrazku zawarty jest adres tej strony - http://sq5eku.blogspot.com/
Na powyższym obrazku zawartych jest więcej informacji.
Tak to wygląda po zdekodowaniu telefonem.
Kod kreskowy QR Code umożliwia zakodowanie znaków z pełnego zakresu ASCII (0-255). Długość kodu jest zmienna i wynosi: do 1817 znaków Kanji, do 2953 znaków bajtowych, do 4296 znaków alfanumerycznych lub do 7089 cyfr.
Generator kodu QR online - http://goqr.me
Generator kodu QR online - http://www.qrjumps.com/content/qr-code-generator
Generator kodu QR online - http://qr-kod.hu
niedziela, 24 lipca 2011
sobota, 2 lipca 2011
Preskaler
Preskaler - opis popularnych dzielników częstotliwości.
Oznaczenie Fmax Podział
MB506 2,5 GHz 256
SP8704 1,0 GHz 128 lub 64
MC12058 1,1 GHz 256
SAB6456 1,1 GHz 256 lub 64
SA701D 1,1 GHz 129
MC12026 1,1 GHz 8 lub 16
Oznaczenie Fmax Podział
MB506 2,5 GHz 256
SP8704 1,0 GHz 128 lub 64
MC12058 1,1 GHz 256
SAB6456 1,1 GHz 256 lub 64
SA701D 1,1 GHz 129
MC12026 1,1 GHz 8 lub 16
wtorek, 31 maja 2011
